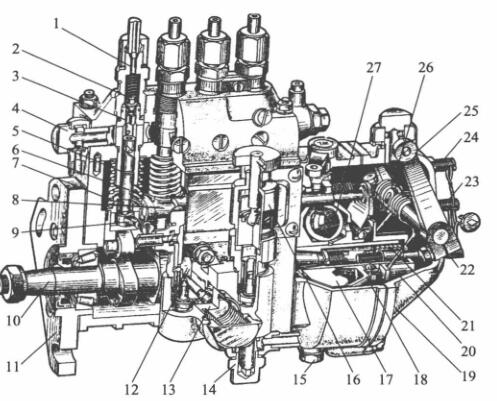

今天广西顶博电力为大家分享一下国产广西顶博发电机组制造核心部件喷油泵-国产I号喷油泵。如图所示，为广西顶博发电机组制造:四缸柴油机I号喷油泵的总体构造图。由分泵、油量控制机构、传动机构和泵体四部分组成。

分泵：在柱塞上部的圆柱面上铣有45°的左向斜槽，槽中钻有小孔，与柱塞中心的小孔相通。柱塞中部有一浅的小环槽，可储存少量柴油，以润滑柱塞与柱塞套筒之间的摩擦面。柱塞套筒上有两个在同一高度上的小孔，靠近斜槽一边的为回油孔，另一边为进油孔。在塞套筒装入泵体后，为了保证这两个油孔的正确位置，同时，为防止柱塞套筒在工作时发生转动，在柱塞套筒上部铣有小槽，并且用定位螺钉加以定位。柱塞套筒的上部为出油阀偶件（出油阀和出油阀座）和出油阀紧座。出油阀座与柱塞套筒上端面之间的密封是靠加工精度来保证的，并借出油阀紧座通过铜垫圈将出油阀座压紧在柱塞套筒上。出油阀紧座的拧紧力矩为50～70N·m，过大可能压碎垫圈。

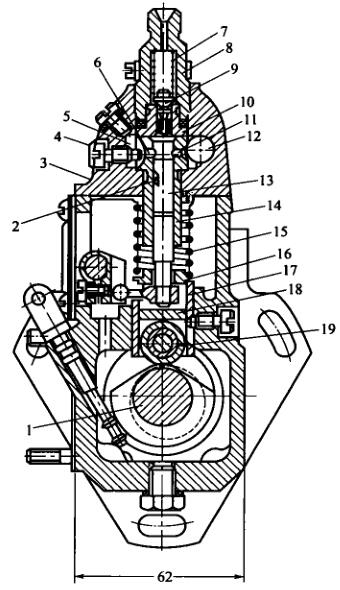

   I号喷油泵的分泵构造图

1-超高压进气软管接线头; 2-油多阀; 3-油多阀块; 4,14-进油螺丝; 5-套简; 6-液压泵; 7-液压泵拉簧; 8-油门撑杆;  9-调臂; 10-轴承轴; 11-固定不动接盘; 12-输油管线管泵偏心距轮; 13-输油管线管泵; 15-放油螺塞; 16-手高压油泵;  17-驱程盘; 18-从动盘; 19-结构件; 20-滑套; 21-校零拉簧; 22-油耗修正螺丝; 23-怠速急停开关螺丝; 24-飞速急停开关螺丝; 25-控速手柄; 26-控速拉簧; 27-飞球

滚轮体总成：它由滚轮体、滚轮及调整垫块等组成。滚轮内套装有滚轮衬套，它们之间可相对转动，而滚轮衬套也可在滚轮轴上转动，这样就使各零件磨损较均匀，提高了使用寿命。滚轮体装在喷油泵下体的垂直孔内，滚轮体一侧开有轴向长孔，定位螺钉尾部伸入此孔中，既可防止滚轮体工作时转动，又不致妨碍其上下运动。

油量控制机构：国产I、Ⅱ、Ⅲ号系列泵都采用拨叉式油量控制机构。对于四缸喷油泵，则在同一供油拉杆上，用螺钉固紧有四个调节叉，各分泵柱塞尾端的调节臂球头，分别放入相应调节叉的槽中，当供油拉杆移动时，使四个柱塞同时转动，从而改变了各缸的供油量。柴油工作时，供油拉杆由调速器自动控制，根据外界负荷的变化自动调节供油量。如果分泵供油不合适而需要调节，则可松开该调节叉的锁紧螺钉，使调节叉在供油拉杆上移动一定距离即可。

传动机构：主要由驱动齿轮、凸轮轴和滚轮体等组成。驱动齿轮由曲轴通过情齿轮带动。传动机构的主要功用是推动柱塞向上运动，而柱塞下行则是靠柱塞弹簧的弹力。凸轮轴上的偏心轮用于驱动输油泵。凸轮轴另一端固定有调速器的驱动盘，通过它将动力传给调速器。凸轮轴的两端由锥形滚柱轴承支承。通过一端装于轴承内圈一侧的调整垫片可调整凸轮轴的轴向间隙。调整时，要求凸轮轴转动灵活而最大间隙不超过0.15mm滚轮体的构造如图所示。

  滑轮体前壳的通常意义是要确保助力泵慢慢时间的精准性，相对而言 多缸柴油发动机机所说，还要确保各缸助力泵时间的相符性。起要确保意义的部件是滑轮下处到更改水泥垫块上平行面的高强度H。当喷助力泵凸轮轴轴齿圈与曲轴齿圈相对而言位子必定时，H越大，液压泵启用进油孔的时间越久，助力泵慢慢时间也越久。于己，H越小，助力泵慢慢时间越卡顿。故而要给出制定和耐压推算出该用的滑轮体的工作高强度H，以要确保助力泵慢慢时间的精准性。

1-凸轮轴轴; 2-注塞泵斜槽; 3-泵盖; 4-精确定位螺柱; 5-回油道; 6-回油孔; 7-有油阀气压簧; 8-有油阀紧座;  9-有油阀; 10-有油阀块; 11-进油孔; 12-进油道; 13-注塞泵; 14-注塞泵套简;  15一注塞泵气压簧; 16-气压簧座; 17-挺柱体:; 18-垫板; 19-滑动

  面对多缸机，各分泵的H值应一样 。变动垫件在喷助力泵出厂检验报告时均已调好，切不可草率对调。垫件是用高耐磨资料结合齐头并进行热进行处理以加强抗拉强度，所以说安全运用中更易有损坏。如长事件安全运用后有损坏较多，可换面安全运用。

  喷真空泵泵体分升降俩个分，喷真空泵上体于装轴向注塞泵泵偶件及冒油阀偶件，生殖器于装凸轮轴轴、滑轮体和输真空泵等。泵体前侧中间打有检视窗孔，便于排查和修整喷剩余油。下边有检视齿轮油面的检视孔。喷真空泵上体含有一条什么油道，与各轴向注塞泵泵套筒上边的方形油槽相似。方形油槽则与轴向注塞泵泵套筒上的进、回油孔相似。由输真空泵供来的非高压油利用进进气软管插头到油道中。油道中的汽油密度密度阻力由装在回进气软管插头内的回油阀掌握，一的标准做到在5～10kPa区域内。液压过低，在轴向注塞泵泵下降时，汽油密度密度不要在短时间内利用进油孔到轴向注塞泵泵上方油腔。当剩余油异常而使液压变高时，多余的东西的汽油密度密度会顶开回油阀流向汽油密度密度细滤器中。
