本工程项目单机配电箱配备的是一台656KW柴油发电机组，15秒内应急自起动与市电进行切换，起电流保护作用。此方案单机配电箱元件即专门针对作为应急电源和备用照明电源的656KW广西顶博发电机组制造试运行而制订。

柴油车发电站汽轮柴油发电机变配动力箱的用： 1、科学的配资电力。 2、便于对电路板的开关运营。 3、有较高的的安全卫生防护中等级，能更直观的显现电路原理的导通动态。

项目名称：656KW静音来发同步电空气能机组单机配电箱主要元件明细清单
变配电源箱具体部件清淡
数字序号	分类	尺寸的规格	基层单位	个数	制造厂
1	塑壳真空断路器	NXM-1250S/3300 1250A	台	1	正泰
2	电站制冷机组抑制器	HGM6110	只	1	众智
3	电站机速比调节器	C2002	只	1	孚创
4	直流变压器供电组件	DC24V	只	1	众智
5	全自动当中继机械	HH54P    DC24V	只	2	正泰
6	超小型期间继家用电器	HH54P AC220V	只	1	正泰
7	急停接钮	LA37-11MZS红	只	1	国优
8	转钮	LA37-11X/2黑	只	1	国优
9	击穿器	RT14-20/6A	套	5	正泰
10	主铜排	TMY-50*8	米	1.2	国优
11	零排	TMY-40*4	米	0.3	国优
12	辅料		台	2	国优

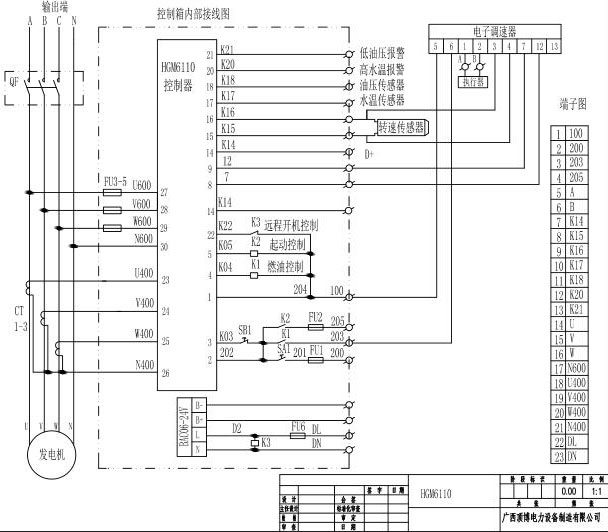

656KW广西顶博发电机组制造单机配电箱元件线路图

   以上656KW广西顶博发电机组制造单机配电箱主要元件线路图来由广西广西顶博发电机组制造顶博电力（//www.dmmnz.com）设计制作 ，顶博电力十多年老品牌企业，供应的广西顶博发电机组制造功率范围为功率为20kw-3000kw，康明斯、玉柴、沃尔沃、帕金斯、上柴、潍柴、奔驰、道依茨等各大品牌，产品出口东南亚、非洲、中东等地。适用于工矿企业、公路、铁路、房地产、酒店、学校、医院等各行业用户，是理想供电产品。热线：13667715899
